长沙理工OL | 自参考湿度传感器中由内禀恢复效应驱动的模式选择性频移

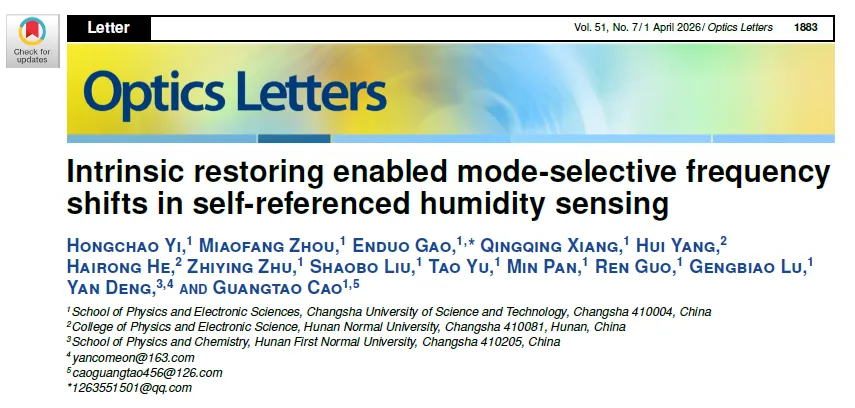

各位同行朋友们好，等离激元诱导透明（plasmon-induced transparency，PIT）是等离激元系统中一种非常重要的光学现象，常被视为电磁诱导透明（EIT）在人工微纳结构中的类比形式。它的核心特征是：原本存在强吸收或共振损耗的频段中，由于不同模式之间发生耦合与干涉，传输谱中会打开一个窄带高透射”透明窗口”。这一过程不仅能够增强光与物质的相互作用，还往往伴随着陡峭色散、局域场增强等特性，因此在慢光、开关调控、滤波以及高灵敏传感等方向具有重要应用价值。已有研究表明，PIT 的形成通常依赖两类典型机制：一类是明暗模之间的干涉相消，另一类是明模之间的非相干耦合或模式杂化。在石墨烯超表面中，PIT 尤其具有吸引力，因为石墨烯的费米能级和载流子迁移率都可以通过外场灵活调控，使透明窗口的位置和线型具备良好的可调性。不过，现有石墨烯 PIT 研究大多基于单一耦合机制，使得整体石墨烯在载流子迁移率的变化下往往呈现整体同向漂移，无法提供稳定的频率参考点，因此在湿度传感应用中难以实现自校准。针对这一问题，本文提出了一种由 Π 形石墨烯结构与石墨烯带组成的周期超表面，通过明暗模间的干涉相消与明模间的非相干耦合的复合机制，实现了三重PIT。由于其独特的形成机制，随着迁移率变化，四个谷出现了显著的选择性频移现象，其中 dip1 基本保持稳定，从而为自参考湿度传感提供了新的实现路径，平均灵敏度达到0.49 GHz/%RH，且在0–45°偏振角和入射角变化 下仍保持较好的稳定性。相关成果以“Intrinsic restoring enabled mode-selective frequency shifts in self-referenced humidity sensing”为题发表于《Optics Letters》。论文第一作者为团队本科生易弘超，指导教师高恩多讲师为第一通讯作者，团队曹广涛副教授、长沙第一师范学院邓艳副教授为共同通讯。
1、创新点（1）构建了复合机制下的triple PIT体系。不同于仅依赖单一明暗模或明模耦合的传统 PIT 设计，本文将两类耦合机制集成到同一石墨烯超表面中，在亚波长尺度上实现了多模协同作用，为 triple PIT 的形成与调控提供了更丰富的物理基础。（2）发现了模式选择性频移现象并解释了其机制。在载流子迁移率调制下，并非所有 dip 都同步移动：低频 dip1 几乎不变（dip1 主要由暗模主导。随着迁移率变化，体系本应整体红移，但暗模同时存在向其本征频率回归的“恢复趋势”，这一趋势会抵消外部调制带来的红移效应），而高频 dip 则表现出明显位移，体现出显著的模式差异化响应，从而为自参考传感应用提供了思路。模型设计

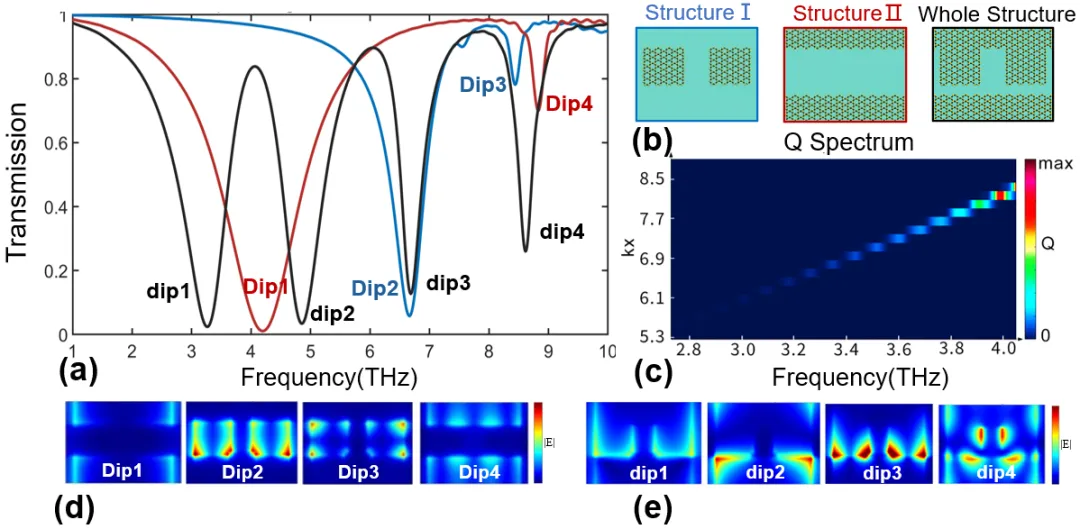

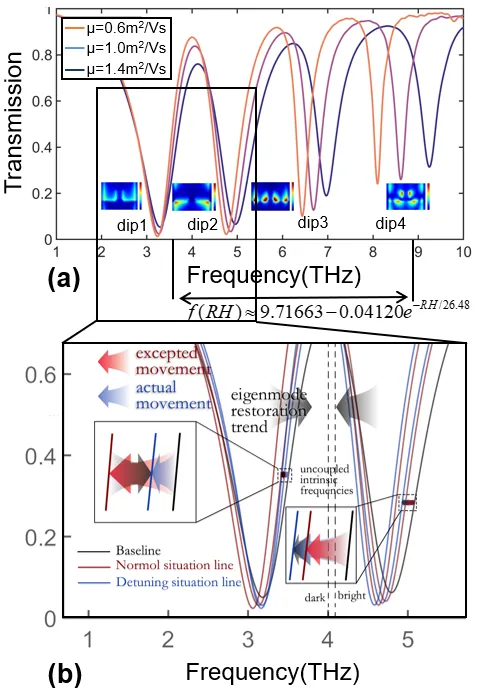

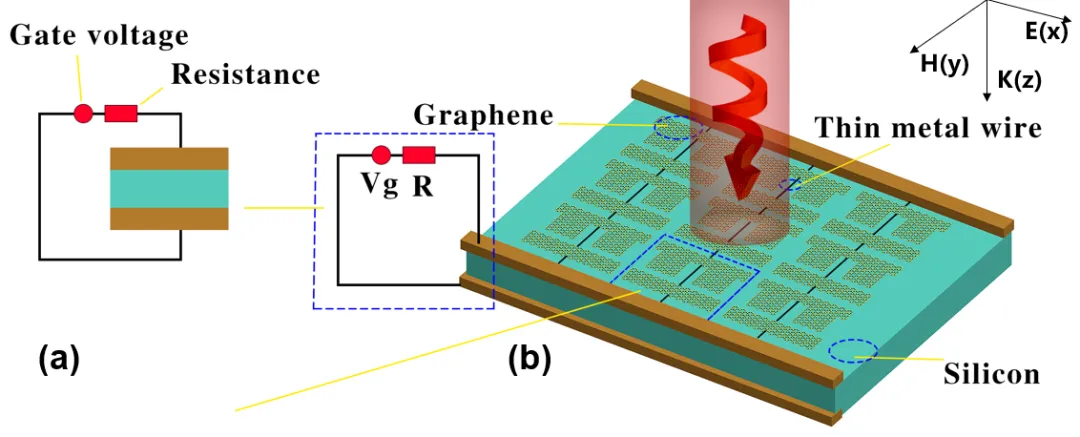

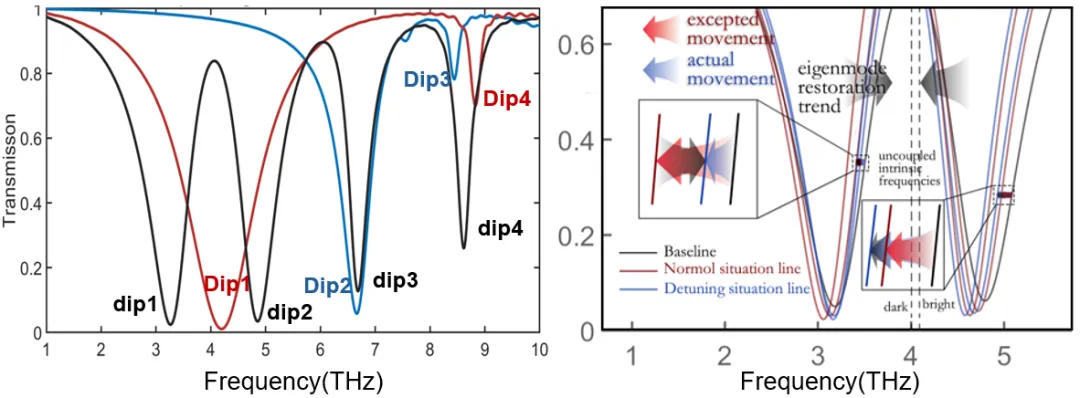

(a)-(b) 由π型石墨烯和石墨烯带组成的超表面（石墨烯之间通过薄导线连接）以及栅极电压调控方式。与传统PIT机制不同的是，本文对三重PIT的物理机制分区间解释说明。在1-6 THz频段范围内，结构二充当明模式，结构一作为暗模式，两者干涉相消形成了PIT现象。在6-8 THz频段，PIT现象的产生机制发生显著变化。结构一的低阶明模式Dip2与结构一的暗模式间由于波矢失配而无法发生有效耦合，故而Dip2的洛伦兹曲线得以保留，模式兼并进耦合后的新模式中，形成dip3。在8-10THz频段，由于高阶明模式Dip3与Dip4频域相近，通过具有稳定相位差的干涉相长获得了显著加深的强化透射谷dip4。因此，结构1和结构2在不同频域，复合明暗模耦合与明模间耦合的多重机制，最终生成了三重PIT，如图（a）所示。为了确实暗模式的具体位置，绘制了其在波矢空间的Q因子趋势图，对比频率可知大概在4THz左右，为下文的分析做好铺垫。场分布用于二次证明物理机制，这里不再赘述，如图（d-e）所示。为揭示所提三重PIT现象的动态调制特性，通过调节整体石墨烯载流子迁移率开展透射谱响应分析，研究发现了选择性频移现象，低频段dip1相对静止而高频段dip4发生显著移动。在PIT的形成过程当中，明模式主要通过与外部光场达成波矢匹配激发，更依赖于结构参数；暗模式主要由近场耦合激发，更依赖于材料表面介电性能。在此三重PIT中，dip1模式主要由暗模式主导，dip2模式则主要由明模式主导。调节载流子迁移率时，由于明暗模式的激发方式不同，故两模式的共振频率会发生一定的相对位移。此时两模式会倾向于回归各自本征的共振频率，暗模式和明模式的本征频率分别约为4THz和4.2THz，受暗模式主导的dip1会有向高频回归的趋势，受明模式主导的dip2则会有向低频回归的趋势。最终dip1向高频回归的趋势（黑色箭头）与共振频率原本受载流子迁移率增加而红移的趋势（红色箭头）相对抗，使得红移减弱，发生蓝色箭头的频移。同样地，dip2-dip4向低频回归的趋势与原本自身受载流子迁移率增加的红移趋势一致，使得红移（频率越大红移越强，由表面等离激元位移公式可得出，这里不再详细说明）增强。因此，dip1基本不变，dip2-4的红移愈加明显。根据选择性频移设计了湿度自参考传感器应用：dip1（低频谷）主要受暗模式主导，频率几乎不随载流子迁移率变化而移动（固有蓝移抵消了红移），可作为内建固定参考。dip4（高频谷）对载流子迁移率变化最敏感，频移显著。以频率差Δf = f4 − f1作为传感量。湿度变化会改变石墨烯的载流子迁移率，从而改变Δf，实现湿度检测。这避免了传统单峰传感器需要额外解耦校准的麻烦，实现了自参考传感。平均灵敏度为0.49 GHz/%RH（相对湿度0%→80%范围内总频移约39.2 GHz）。对入射角（0–45°）和偏振角（0–45°）变化不敏感，具有抗漂移/抗干扰能力强，且利用固定参考峰可抑制共模误差。本文揭示了复合耦合机制下三重等离激元诱导透明（PIT）中暗模式固有的“蓝移恢复”效应如何打破传统整体红移规律，实现模式选择性频移，并基于此构建了无需外部校准的自参考式石墨烯湿度传感器，为高鲁棒性、集成化纳米光子传感提供了新物理基础和设计范式。（1）物理机制上的新发现：复合耦合下的“模式选择性频移”突破传统认知：以往基于单一耦合机制（纯明-暗或纯明-明）的等离激元诱导透明（PIT）系统中，所有谐振模式对载流子迁移率的变化通常呈现整体同向漂移（几乎都是红移），无法实现模式间的差异化响应。本文通过将明-暗模式干涉与明-明模式非相干耦合整合在一个超表面结构中，实现了三重PIT中四个透射谷的选择性频移——其中第一个谷（dip1）几乎不动，而其他谷（尤其是dip4）显著红移。（2）根据选择性频移现象提出内禀恢复机制：dip1主要由暗模式主导，其本身具有随迁移率增加而固有蓝移的趋势，这个趋势恰好抵消了因等离子体频率降低带来的红移趋势，从而形成“自恢复”的稳定频率。这是首次在PIT系统中明确揭示并利用这种内禀恢复机制。https://doi.org/10.1364/OL.595881，点击左下角的阅读全文可直达，欢迎添加菜单栏微信交流，欢迎课题组投稿BIC和奇异点相关文章。
