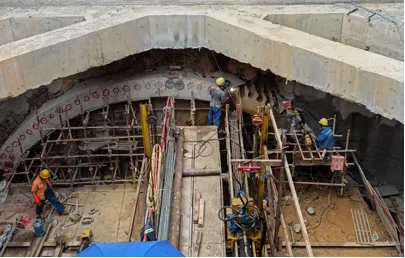

管棚案例:长沙地铁1号线冯~周区间站管棚

(1)工程概况

长沙市轨道交通1号线北延一期工程冯蔡路站、周南中学站（换乘站）、湘绣城站为地下站。 周南中学站位于芙蓉北路与兴联路交叉口，为地下二层岛式站台横跨兴联路沿芙蓉北路西侧布置，宽度14米。冯蔡路站位于芙蓉北路与新安路交汇处，地下一层侧式车站，站台宽度为单侧宽5m;站点周边为德峰小区、鹅羊山公园。周南中学位于芙蓉北路与兴联路、创远路交汇处，设单停车线，与规划10 号线换乘，站点周边为兴联学校、友谊咨询大厦、山语城二期、秀峰山公园。

(2)地质水文

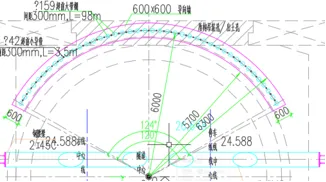

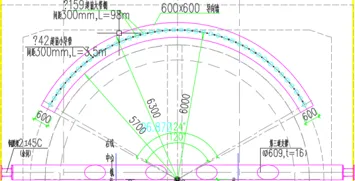

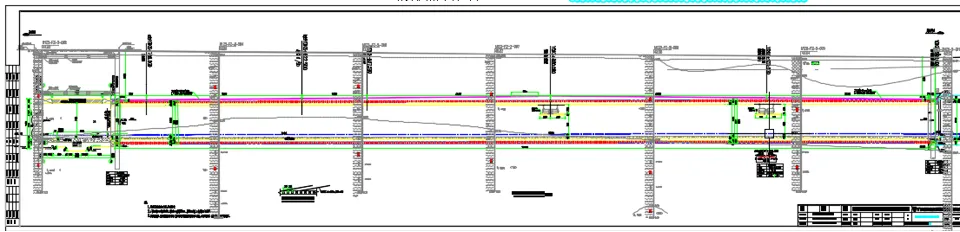

暗挖穿越地层为全风化械岩，围岩级V级，埋深10~11.8m，采用CRD法施工，预留变形量100mm。 根据地勘报告。所处地层为全风化板岩、强风化板岩，遇水极易软化施工过程中及时做好隧道内排水。加强对围岩的保护。

(1)工程自2021年7月25日进场施工，至2021年9月23日竣工完成，历时60天。

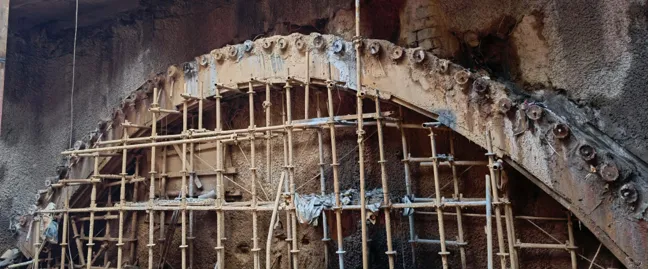

(2)因实际地层与勘察存在偏差，全强风化岩中夹杂球状中风化孤石，导致初期的施工较为困难；根据地层特点和要求，开发了合金刀齿楔形板，不仅解决了地层不均匀围岩条件的钻进问题，而且获得了0.5%的较高精度控制，100%完成设计数量和长度要求的施工，为隧道暗挖提供了优良的管棚支护。
