长沙市第二水厂扩建工程

    （1）新建配水和预处理池、絮凝沉淀和清水池、V形滤池和反冲洗泵房、臭氧接触和活性炭吸附池、污泥浓缩池、门卫、建构筑物间的参观廊道、垃圾站，水环境一体化智能服务中心；工艺和建筑均进行改造的单体有：取水泵房、吸水井和送水泵房、加药间、臭氧制作间、2#排泥池；

    （2）只进行建筑改造的单体为：一期V形滤池、一期活性炭吸附池、一期提升泵房、一期反冲洗泵房、鼓风机房、一期机修、仓库和展览厅、生产管理用房、传达室。

    主要构筑物设计如下：

    1. 配水和预处理池

    现有预处理池1座，规模为10.0×10⁴m³/d，本次扩建工程新建配水池和预处理池1座，建成投产后可拆除现有预处理池内的2道格栅。

    （1）本单体由格栅、配水池和预臭氧接触池组成。格栅和配水池土建按总规模60.0×10⁴m³/d设计，设备按35.0×10⁴m³/d安装，预臭氧接触池按扩建规模25.0×10⁴m³/d设计，自用水系数为10%。

    （2）本单体进水管上投加次氯酸钠溶液，设计最大投加量为2.0mg/L（以有效氯计）。

    （3）栅条间隙b=5mm，过栅流速0.8m/s。

    （4）预臭氧接触池：接触时间4.95min，臭氧设计最大投加量1.0mg/L。

    （5）预臭氧接触池出水渠投加PAC溶液，设计最大投加量为40mg/L。

    本工程设格栅渠8条，近期安装格栅除污机5套，预留3条渠道用于三期格栅安装。

    臭氧采用水射器投加，水源来自沉淀池出水。臭氧扩散口采用微孔钛板，臭氧尾气破坏器采用催化式，由臭氧发生器设备商成套供应。

    2.  絮凝沉淀和清水池

    设计规模：Q=25.0×10⁴m³/d，自用水系数10%。

    构筑物集絮凝池、沉淀池和清水池功能于一体；其中絮凝沉淀池由折板絮凝池和平流沉淀池组合而成。

    （1）折板絮凝池：折板夹角120°；絮凝区分三段：

          第一段（相对折板），峰速0.325m/s，谷速0.178m/s，水力停留时间5.15min，G值98.79；

          第二段（平行折板），流速0.217m/s，水力停留时间5.81min，G值55.92；

          第三段（平行直板），流速0.144m/s，水力停留时间6.67min，G值27.86；

    总絮凝时间17.64min，平均G值65.12。

    （2）平流沉淀池：沉淀时间1.92h，水平流速15.36mm/s，出水堰采用指形槽，指形槽溢流率248.02m³/(d·m)；设计出水浊度≤3NTU。

    （3）清水池：清水池分2格，总有效容积32901.1m3，为设计规模的13.16%，采用NaClO溶液进行消毒，设计投加量（以有效氯计）1mg/L，最低液位时接触时间大于0.5h。清水池前NaClO溶液投加在清水池进水干管上。

    本工程采用的泵吸式吸泥机由设备供货商成套供应，并应符合《吸泥机》（HJ/T266-2006）的规定；智能排泥装置由设备供货商成套供应，能满足絮凝池设计区域内可移动、智能吸泥的要求。

    3.  V形滤池和反冲洗泵房

    构筑物由V型滤池、反冲洗泵房、鼓风机房、配电间、工具间和废水池组成。

    （1）本构筑物设计规模:Q=25×10⁴m³/d，自用水系数8%。

    （2）V形滤池设计进水浊度≤3NTU，设计出水浊度≤0.5NTU。

    （3）单格过滤面积135m²，共10格，正常滤速8.41m/h，强制滤速9.34m/h，工作周期24~36h。

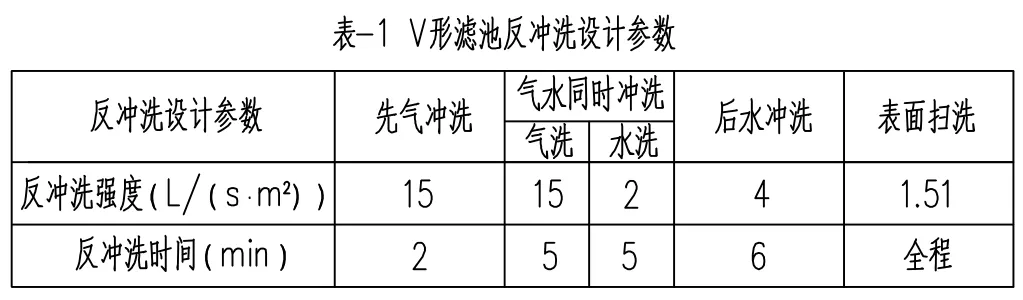

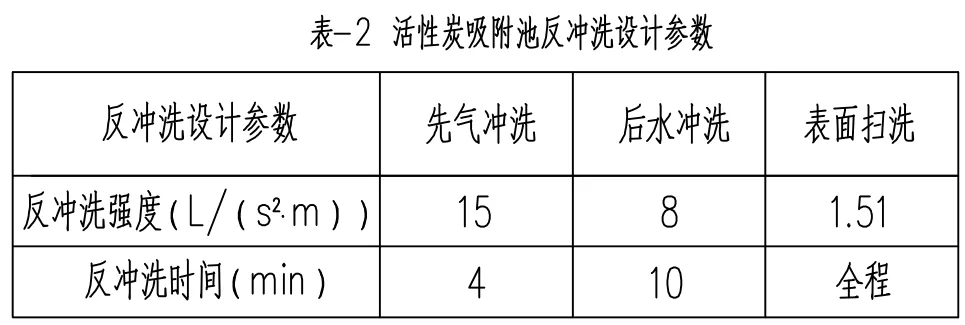

    （4）反冲洗泵和鼓风机房为V形滤池和活性炭吸附池提供反冲洗水和气，反冲洗设计参数分别见下表：

     （5）反冲洗泵房集水池有效容积为584m³。

     （6）1#和2#离心泵为V形滤池反冲洗水泵。从电机端看，1#水泵为顺时针方向旋转；2#水泵为逆时针方向旋转。为三期V形滤池反冲洗预留一台泵位，水泵基础的布置与2#水泵相同。3#和4#离心泵为活性炭吸附池反冲洗水泵。从电机端看，3#水泵为顺时针方向旋转；4#水泵为逆时针方向旋转。为三期活性炭吸附池反冲洗预留一台泵位，水泵基础的布置与3#水泵相同。

     （7）废水池由沉淀区和调节区组成，废水经沉淀区沉淀后至调节区，调节区内废水由回收水泵提升至预处理池或者人工湿地。

     （8）废水池沉淀区设计流量1212m³/h，设计水力停留时间1.43h，水力负荷1.6m³/（m²/·h）; 水平流速10.1mm/s；设计最大流量1758m³/h。

     （9）废水池沉淀区采用机械排泥，设置4台污泥泵定期排泥，2用2备。

     （10）废水池调节区有效容积为2991.5m³，设置3台回收水泵，1台大泵（7#水泵）与2台小泵（5#和6#水泵）互为备用，三期增设一台大泵。

    4.  臭氧接触和活性炭吸附池

    构筑物集臭氧接触池、活性炭吸附池于一体。设计规模:Q=25×10⁴m³/d，自用水系数6%。

    （1）臭氧接触池：分2格，每格设三段接触反应室，总接触时间19.53min，其中第一段接触时间2.06min，第二段接触时间5.36min，第三段接触时间12.11min。设计最大臭氧投加量为2.0mg/L。

    （2）活性炭吸附池：设计进水浊度≤0.5NTU，出水浊度≤0.3NTU。采用煤质柱状炭，滤料粒径?1.5±0.2mm，应满足《净化水用煤质颗粒活性炭》（GB/T7701.2-2008）的要求。

    单格过滤面积135m²，共10格，空床流速8.25m/h，空床接触时间14.55min。

    当活性炭滤料碘吸附值＜600mg/g，亚甲蓝吸附值＜85mg/g时人工更换活性炭。

    （3）活性炭吸附池经常性反冲洗周期3-6d。

    5.  污泥浓缩池

    设计规模：Q=30×10⁴m³/d，设计处理干污泥量15.35t/d。

    共2座，单座直径?22m，深4.5m。

    （1）设计污泥含水率：浓缩前为99.5%，浓缩后97~98%；

    （2）采用中心进水周边出水辐流式重力浓缩池，固体通量0.8kg/（m² ·h），液面负荷0.3m³/（m²·h），出水堰负荷0.4L/（s·m），浓缩时间15h，池边水深3.47m。

    6.  取水泵房

现状：

     （1）现有棱形箱式取水头部1座，未分格。设计规模30×10⁴m³/d。平面尺寸7.8×2.4m，采用侧面进水，设计有效尺寸B×H=1800×1600mm，进水格栅6组，栅条间隙80mm。

    （2）进水自流管：设计规模30×10⁴m³/d。现为两根D1420×10钢管，单管长度约146m，设计流速1.24m/s。

    （3）取水泵房内现有单级双吸离心泵Q=3250～7500m³/h，H=31～10m，N=450kW，1台；单级双吸离心泵Q=2000～4500m/h，H=32～8m，N=250kW，2台。1台大泵和2台小泵互为备用，预留泵位1个。现有变频器1台（1台变频器拖1大泵和1台小泵）。

    改造：

    （1）本次扩建工程25×10⁴m³/d，扩建后总规模达到35×10⁴m³/d。拆除编号为 2 的水泵，保留编号为 1 的水泵。同时增设3台水泵。

    （2）更换或改造水泵基础及进出水管道。

    7.  取水泵房

    按Q=35×10⁴m³/d的供水规模配置水泵及辅助设备。
